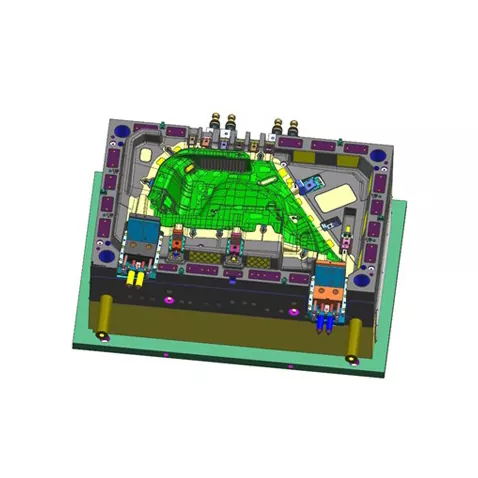

Automobilių dešinės pusės štampavimo antgalis

SIKAIDA automobilių dešiniojo šoninio skydo štampavimo štampas yra didelė, didelio tikslumo štampavimo sistema, sudaryta iš kelių komponentų, galinti patenkinti dešiniojo šoninio skydo (išorinio skydo, vidinio skydo, sutvirtinančių briaunų ir kt.) formavimo poreikius. Kaip profesionalus tiekėjas, SIKAIDA griežtai kontroliuoja kokybę, kad užtikrintų stabilią aukštos kokybės šoninių plokščių dalių gamybą, palaikydama efektyvią automobilių gamintojų gamybą.

Produkto informacija

1. Didelio masto ir sudėtinga struktūra

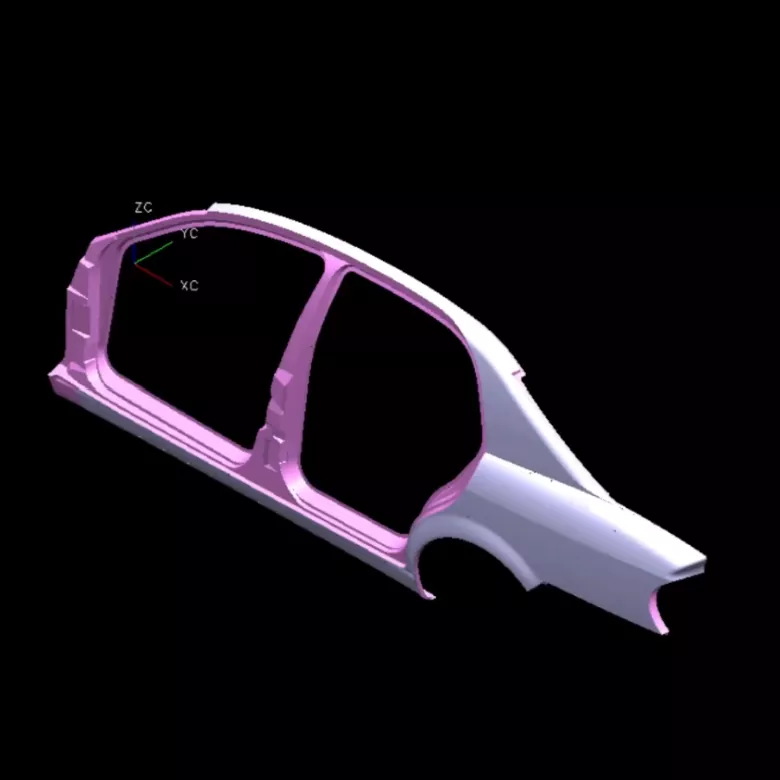

Automobilių dešiniojo šoninio skydelio štampavimo antgalis yra didžiulis (daugiau nei 1,5 metro ilgio ir daugiau nei 0,8 metro pločio), sudėtingos formos, galintis suformuoti pagrindines savybes, tokias kaip durų langai, galinio vaizdo veidrodžių tvirtinimo padėtis ir sutvirtinančios briaunos.

2. Didelio tikslumo ir aukštos kokybės reikalavimai

Sukurtas šoninių plokščių išvaizdos dalims, formos paviršius yra be defektų, matmenų tikslumas neviršija ±0,05 mm, paviršiaus apdaila panašus į veidrodį (Ra≤0,4μm), o kraštai yra lygūs, be įbrėžimų.

3. Sudėtingi formavimo procesai

Integruojant pažangius procesus, tokius kaip giluminis tempimas, apipjaustymas ir perforavimas, flanšų formavimas, sutvirtinimo briaunų presavimas ir kelių stočių nuolatinis formavimas, jis efektyviai užbaigia sudėtingų dalių formavimą.

4. Tikslioji valdymo ir reguliavimo sistema

Įrengtas didelio tikslumo kreipiamieji stulpeliai ir įvorės, reguliuojami slėgio žiedai, judantys kumštelių slankikliai ir azoto spyruoklė / hidraulinė sistema, užtikrinanti štampavimo tikslumą ir stabilumą.

5. Pažangi aušinimo ir tepimo sistema

Su cirkuliuojančiu vandens aušinimo, automatinio tepimo ir suslėgto oro prapūtimo sistemomis, jis tinka greitam štampavimui, prailgina formų tarnavimo laiką ir užtikrina stabilią gamybą.

Produkto savybės ir programos

1. Integral Formavimas: vientisas liejimas sumažina suvirinimą ir pagerina efektyvumą;

2. Didelio efektyvumo gamyba: pritaikoma greitam automatizavimui, ciklo laikas 15-20 sekundžių;

3. Didelis medžiagų panaudojimas: optimizuotas išdėstymas, panaudojimo lygis ≥85%;

4. Gera nuoseklumas: štampuotos dalys turi stabilią kokybę ir tvirtą pakeičiamumą;

5. Stiprus prisitaikymas: keičiami komponentai gali prisitaikyti prie skirtingų transporto priemonių modelių, todėl sumažėja išlaidos.

Gamybos proceso įvadas

1. Gaminio analizė ir proceso projektavimas: Automobilių dešiniojo šoninio skydelio štampavimo antgalis naudoja CAE programinę įrangą štampavimo formavimui analizuoti, procesui optimizuoti ir optimaliam štampavimo sprendimui nustatyti.

2. Formos dizainas: Visas 3D dizainas naudojant UG ir CATIA, siekiant pagerinti pagrindinius mechanizmus, tokius kaip nukreipimas ir aušinimas.

3. Medžiagos pasirinkimas: formos pagrindas naudojamas 45 plienas, o darbinėse dalyse naudojamas įrankių plienas, pvz., Cr12MoV, su sustiprintomis dėvėjimosi sritimis.

4. Tikslus apdirbimo procesas: grubus apdirbimas, galutinis apdirbimas (CNC, vielos pjovimas) ir paviršiaus apdorojimas (gesinimas, poliravimas, azotavimas) užtikrina pelėsių tikslumą ir atsparumą dilimui.

5. Surinkimas ir derinimas Po tikslaus surinkimo štampas išbandomas mašinoje, sureguliuojami parametrai ir serijinė bandomoji gamyba patikrina štampo stabilumą.

SIKAIDA automobilių dešiniojo šoninio skydo štampavimo antgalis yra pagrindinė automobilių gamybos įranga. Jo kūrimo ciklas yra 8-15 mėnesių, o jo kaina yra didelė, todėl tai yra pagrindinis įmonės stiprumo rodiklis. Mūsų gamykla Kinijoje turi visus gamybos pajėgumus ir toliau diegs naujoves, teikdama aukštos kokybės štampavimo sprendimus pasauliniams klientams, siekdama abipusės naudos.

Dažnai užduodami klausimai

1 klausimas: kokios medžiagos paprastai naudojamos automobilių dešiniojo šoninio skydo štampavimo štampui?

A1: štampavimo pagrinde dažniausiai naudojamas standartinis anglinis konstrukcinis plienas (pvz., 45 plienas), o darbinėse dalyse naudojamas didelio anglies kiekio, daug chromo turintis įrankių plienas (pvz., Cr12MoV, DC53). Labai susidėvėjusiose vietose galima naudoti cementuotą karbidą arba apdoroti paviršių sutvirtinti.

2 klausimas: kiek trunka automobilio dešiniojo šoninio skydo štampavimo štampavimo gamybos ciklas?

A2: Automobilių dešiniojo šoninio skydelio štampavimo štampas yra technologijų, patirties ir meistriškumo kulminacija. Jo kūrimo ciklas yra ilgas (paprastai 8–15 mėnesių), o jo kaina yra didelė (siekia nuo milijonų iki dešimčių milijonų RMB), todėl tai yra pagrindinis štampavimo įmonės stiprybės rodiklis. Automobilių pramonei vystantis naujos energijos, inteligentiškumo ir lengvumo link, techniniai reikalavimai jos formoms ir toliau didės.
