Automobilių kairiojo šoninio skydelio štampavimo štampas

SIKAIDA Automotive Left Side Panel Stamping Die yra didelė, didelio tikslumo ir sudėtinga štampavimo įrankių sistema, sukurta SIKAIDA, skirta štampuoti kairiąją integruotą šoninę plokštę iš plieno arba aliuminio lakštų. Tai ne vienas štampai, o visa integruota sistema, apimanti pagrindinius komponentus, tokius kaip štampavimo štampai, tempimo štampai, apipjaustymo štampai ir flanšiniai štampai. Šio gaminio gamybos lygis tiesiogiai atitinka aukščiausius automobilių kėbulo plokščių štampavimo štampų standartus ir yra pagrindinis SIKAIDA, kaip profesionalaus tiekėjo štampavimo pramonėje, stiprybės simbolis.

Išsamios produkto savybės

1. Didelis dydis ir sudėtinga struktūra

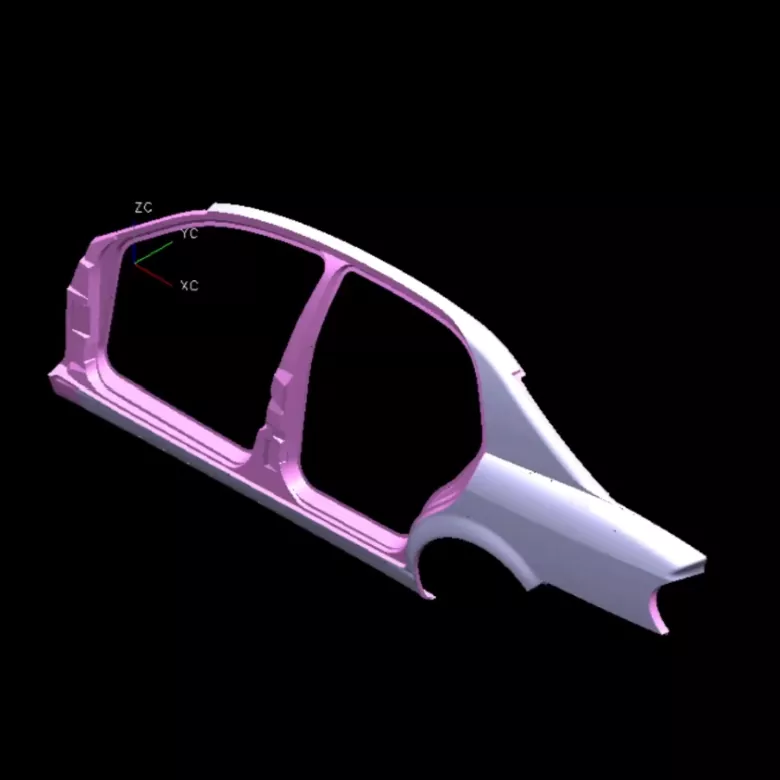

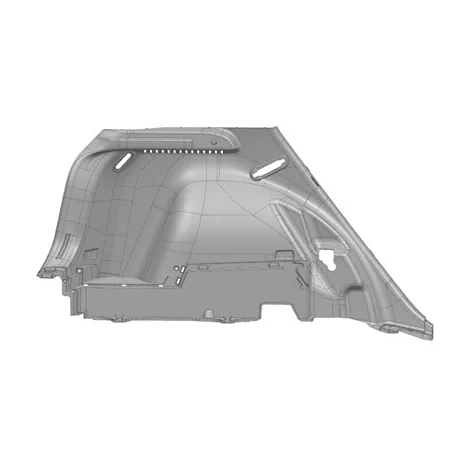

Kairysis automobilio šoninis skydelis yra didelio dydžio (paprastai daugiau nei 1,5 metro ilgio ir 0,8–1 metro pločio), sudėtingos formos, įskaitant gilius brėžinius, sudėtingus išlinkimus, langų angas ir bruožus. SIKAIDA automobilių kairiojo šoninio skydo štampavimo antgalis gali tiksliai suformuoti tvirtinimo angas, sutvirtinančius briaunus ir flanšų detales šoniniame skydelyje. Profesionali modeliavimo analizė ir formos struktūros optimizavimas užtikrina pagrįstą įtempių pasiskirstymą ir stabilų formavimąsi.

2. Didelio tikslumo ir aukštos kokybės reikalavimai

Kairysis šoninis skydelis, kaip pagrindinė automobilio išorės dalis, turi būti be įbrėžimų, raukšlių, įlenkimų ir kitų defektų. SIKAIDA griežtai kontroliuoja kokybę, taikydama griežtus pelėsių paviršiaus apdailos ir slėgio paskirstymo reikalavimus. Raktus formuojantys paviršiai yra smulkiai poliruoti iki veidrodinio paviršiaus, efektyviai išvengiant paviršiaus defektų, atsirandančių dėl trinties tarp lakštinio metalo ir formos štampavimo metu.

3. Daugiaprocesis integruotas formavimas

Kairiojo šoninio skydelio štampavimui reikia nuolat atlikti daugybę procesų, įskaitant apipjaustymą, piešimą, apipjaustymą ir flanšų apipjaustymą. SIKAIDA automobilių kairiojo šoninio skydo štampavimo štampas sklandžiai veikia su moderniomis automatizuotomis gamybos linijomis, naudojant robotų perdavimo technologiją, kad būtų užtikrintas nuolatinis kelių stočių štampavimas. Tai subalansuoja gamybos efektyvumą ir pastovią produkto kokybę, o mokslinis proceso išdėstymas sutrumpina gamybos ciklus ir sumažina išlaidas.

4. Sudėtinga nukreipimo ir balansavimo sistema

Atsižvelgiant į sudėtingas šoninių plokščių formas ir didelius matmenis, štampas yra aprūpintas didelio tikslumo nukreipimo sistema (kreipiančiosios kolonos, kreipiančiosios movos, šoninės kreipiamosios plokštės), kad būtų užtikrintas tikslus viršutinės ir apatinės štampų uždarymas. Visapusiška balansavimo sistema (azoto spyruoklės, mechaniniai balansavimo blokai) užtikrina stabilų ir saugų štampavimą, prailgindama štampo tarnavimo laiką.

5. Pažangi tepimo ir vėdinimo sistema

Štampas turi sudėtingą automatinio tepimo sistemą, kuri štampavimo metu automatiškai tepa tepalą, sumažindama trintį tarp lakštinio metalo ir štampo bei pagerindama formavimo kokybę. Dideliuose tempimo štampuose yra kelių taškų ventiliacijos sistema, kad būtų išvengta raukšlių, įlenkimų ir kitų formavimosi defektų, kuriuos sukelia įstrigęs oras.

Produkto savybės ir programos

SIKAIDA Automotive Left Side Panel Stamping Die pirmiausia naudojamas keleivinių transporto priemonių, tokių kaip sedanai, visureigiai ir MPV, šoninės plokštės. Jis taip pat gali būti naudojamas gaminant kabinos šonines plokštes ir kitas komercinių transporto priemonių dangas. Formos yra pagamintos iš didelio stiprumo legiruotojo plieno, o pagrindiniai paviršiai yra termiškai apdorojami ir tiksliai poliruojami, todėl yra didelis atsparumas dilimui, didelis tikslumas ir ilgas tarnavimo laikas. Kaip profesionali gamykla, turinti didelę gamybos patirtį, SIKAIDA gali pritaikyti formų sprendimus pagal skirtingus transporto priemonių modelius ir klientų poreikius, tenkindama įvairius automobilių pramonės gamybos reikalavimus.

Gamybos proceso įvadas

1. Produkto analizė ir CAE modeliavimas

Prieš formuojant formą, SIKAIDA naudoja profesionalią štampavimo modeliavimo programinę įrangą, pvz., AutoForm ir Dynaform, kad prognozuotų šoninių plokščių formavimą, įtempimą ir spyruokliškumą, iš anksto nustatytų kokybės riziką, optimizuotų proceso sprendimus ir formų struktūras bei sumažintų bandymų ir modifikavimo išlaidas.

2. Formos dizainas

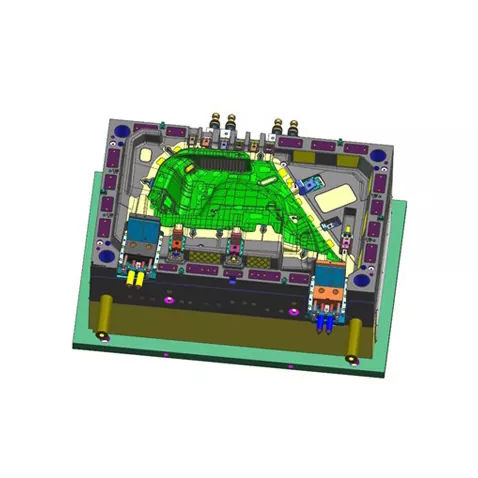

Pažangi 3D projektavimo programinė įranga, pvz., UG ir CATIA, naudojama norint užbaigti visų komponentų, įskaitant viršutinę formą, apatinę formą ir slėgio žiedą, 3D dizainą. Siekiant užtikrinti pelėsių tikslumą ir stabilumą, visapusiškai atsižvelgiama į tokius veiksnius kaip lakštinio metalo storis ir spyruoklės kompensacija. Projektavimo schemą peržiūri ir patvirtina profesionalūs inžinieriai.

3. Medžiagos parinkimas

Automobilių kairiojo šoninio skydo štampavimo štampo pagrindui naudojamas aukštos kokybės anglinis konstrukcinis plienas (pvz., 45 plienas) arba legiruotasis konstrukcinis plienas (pvz., 42CrMo), kad būtų užtikrintas tvirtumas ir standumas. Darbinėms dalims (profiliams, pjovimo briaunoms) naudojamas didelio anglies, daug chromo turintis įrankių plienas (pvz., Cr12MoV, SKD11) arba miltelinės metalurgijos plienas, kad būtų užtikrintas didelis kietumas, didelis atsparumas dilimui ir prailgintas pelėsių tarnavimo laikas.

4. Tikslus apdirbimas

- Grubus apdirbimas: pradinis apdirbimas atliekamas naudojant didelę ožinę frezavimo stakles arba CNC platforminį apdirbimo centrą su apdirbimu.

- Apdailinis apdirbimas: didelio greičio CNC apdirbimo centro tikslumas profilių ir pjovimo briaunų apdirbimas užtikrina matmenų tikslumą ir paviršiaus šiurkštumą.

- Specialus apdirbimas: elektros išlydžio apdirbimas (EDM) naudojamas sudėtingiems profiliams ir kampams apdoroti; vielos EDM naudojamas precizinėms skylėms ir kontūrams apdirbti; gesinimas ir grūdinimas atliekamas siekiant 48-52 HRC kietumo.

- Paviršiaus apdorojimas: profiliai padengiami kietu chromu arba azotavimu, siekiant pagerinti kietumą ir atsparumą dilimui, taip pat atliekama rūdžių prevencija ir riebalų šalinimas.

5. Surinkimas ir derinimas (T0 bandomoji forma)

Visi komponentai surenkami į pilną formą, sumontuota ant štampavimo įrangos bandomajam formavimui. Profesionalūs technikai pakartotinai koreguoja proceso parametrus, tokius kaip slėgis ir eiga, kol pagaminama kvalifikuota dalis. Po pirmosios dalies patikrinimo ir matmenų matavimo patvirtinimo, jis pristatomas klientui.

Plėtros tendencijos

1. Itin didelis integruotas liejimas

Automobilių šoninės plokštės tobulėja link didesnių integruotų konstrukcijų, kurioms reikalingas didesnis liejimo tonažas (iki 2000 tonų ir daugiau) ir matmenų stabilumas. SIKAIDA nuolat optimizuoja projektavimo ir apdorojimo technologijas, leidžiančias sukurti itin didelius integruotus šoninių skydelių štampavimo štampelius, kad atitiktų naujų energetinių transporto priemonių ir naujos kartos modelių poreikius.

2. Lengvos medžiagos pritaikymas

Tobulėjant automobilių lengviesiems svoriams, plačiai naudojamos naujos medžiagos, tokios kaip didelio stiprumo plienas ir aliuminio lydiniai. SIKAIDA optimizuoja pelėsių struktūrą ir paviršiaus apdorojimo technologiją, kad prisitaikytų prie naujų medžiagų formavimo savybių (pvz., aliuminio lydinio tempimo štampai aprūpinti specialiomis dangomis ir tepimo sistemomis).

3. Pažangi gamyba ir skaitmeninimas

Slėgio ir temperatūros jutikliai yra įterpti į formą, kad būtų galima stebėti štampavimo parametrus realiuoju laiku, todėl galima numatyti techninę priežiūrą ir optimizuoti procesą. Kartu su skaitmenine dvynių technologija, skirta virtualiam derinimui, kūrimo ciklą galima sutrumpinti 20–30%, pagerinant MTEP efektyvumą.

4. Greitas keitimas ir automatizavimas

Dėl įvairių, mažų partijų gamybos poreikių, formoje naudojama greito štampo keitimo struktūra (greitas suspaudimas, automatinis padėties nustatymas), kartu su automatizuotais robotais ir regėjimo tikrinimo sistemomis, todėl pasiekiamas aukštas štampavimo gamybos automatizavimo laipsnis ir pagerinamas gamybos lankstumas.

Dažnai užduodami klausimai

1 klausimas: kokios medžiagos paprastai naudojamos automobilių kairiojo šoninio skydelio štampavimui?

A1: Formos pagrindui paprastai naudojamas aukštos kokybės anglinis konstrukcinis plienas (pvz., 45 plienas) arba legiruotasis konstrukcinis plienas (pvz., 42CrMo). Darbinėms dalims (profiliams, pjovimo briaunoms) naudojamas didelio anglies, daug chromo turintis įrankių plienas (pvz., Cr12MoV, SKD11) arba miltelinės metalurgijos plienas, užtikrinantis aukštą kietumą (48-52 HRC) ir didelį atsparumą dilimui. Kai kurios aukščiausios klasės liejimo formos naudoja cementuoto karbido arba paviršiaus dangos technologiją, kad pagerintų tarnavimo laiką.

2 klausimas: kiek trunka automobilių kairiojo skydelio štampavimo formos gamybos ciklas?

A2: Kairiojo automobilio šoninio skydo štampavimo štampų gamybos ciklas paprastai svyruoja nuo 8 iki 15 mėnesių, atsižvelgiant į tokius veiksnius kaip detalės sudėtingumas, tikslumo reikalavimai ir gamybos pajėgumai. Sudėtingų lenkto paviršiaus šoninių plokščių štampų kūrimo ciklas gali viršyti 15 mėnesių, o paprastos konstrukcijos štampus galima užbaigti per 8–10 mėnesių. Visas procesas, nuo projektavimo ir apdorojimo iki surinkimo ir derinimo, reikalauja kelių skyrių bendradarbiavimo.
