Automobilio gaubto vidinio skydo štampavimo štampas

SIKAIDA Automotive Hood Inner Panel Stamping Die yra didelė ir sudėtinga štampavimo sistema, specialiai sukurta pagrindiniam gaubto vidinės plokštės karkasui suformuoti. Tai ne vienas štampas, o visa įranga, apimanti kelis procesus, užtikrinanti stabilų didelių, didelio tikslumo korpuso komponentų formavimą.

Pagrindinės produkto savybės:

1. Didelis dydis ir sudėtinga struktūra

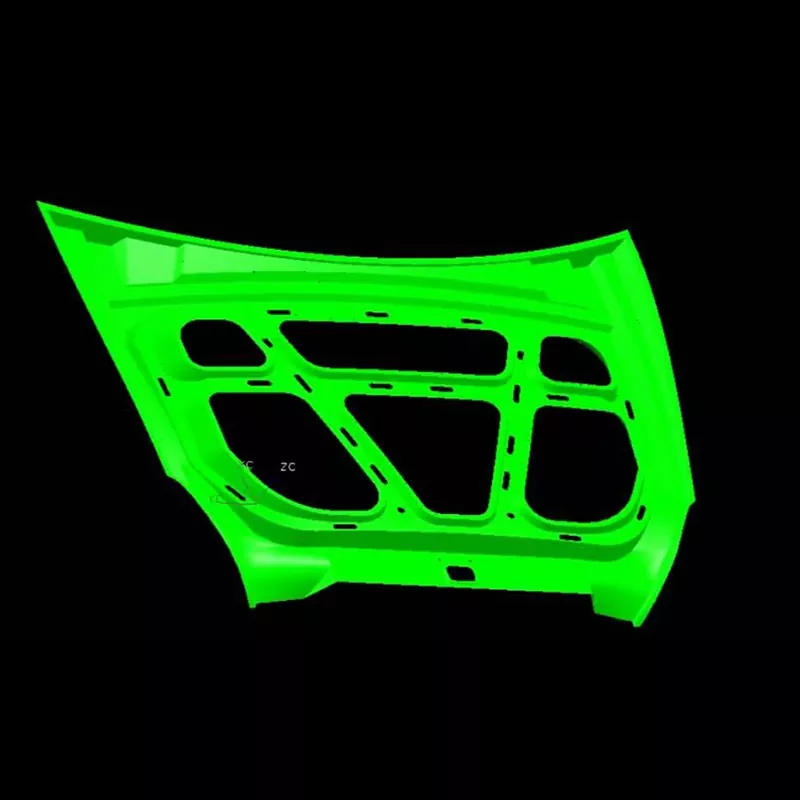

Standartiniai automobilių gaubto vidinio skydo štampavimo antgalio matmenys yra > 800 mm ilgio ir > 600 mm pločio, todėl reikia suformuoti sutvirtinančius šonkaulius, tvirtinimo angas ir kitas funkcijas. Jame yra pagrindiniai komponentai, tokie kaip viršutiniai ir apatiniai štampai, taip pat tiksli nukreipimo, padėties nustatymo ir iškrovimo sistema, užtikrinanti stabilų ir tikslų štampavimą.

2. Itin didelio tikslumo ir aukštos kokybės

Antspauduotų dalių matmenų tolerancijos kontroliuojamos ± 0,1 mm, be defektų, tokių kaip įtrūkimai, raukšlės ir įbrėžimai. Pačiam štampui taikoma griežta gamyba, nukreipimo tikslumas ir slėgio paskirstymo kontrolė, atitinkanti susijusių išvaizdos komponentų kokybės standartus.

3. Išplėstinis integruotas liejimo procesas

Integruojant kelis procesus, pvz., giluminį tempimą ir formavimą, pasiekiamas vienkartinis formavimas, tiksliai kontroliuojamas medžiagos srautas ir kompensacija. CAE modeliavimas naudojamas problemoms nuspėti, užtikrinant stabilų ir patikimą štampavimą.

4. Sunkiosios štampavimo sistema

Automotive Hood Inner Panel Stamping Die sveria dešimtis tonų ir jai reikalinga didelės apimties slėginė įranga, sverianti daugiau nei 2000 tonų. Jame sumontuoti didelio tikslumo kreipiamieji stulpeliai, kreipiamosios movos ir kiti komponentai, tinkami ilgalaikei, didelio intensyvumo masinei gamybai.

5. Aukštos kokybės paviršiaus apdorojimas

Formos paviršius yra veidrodiškai poliruotas (Ra≤0,4μm). Paviršiaus kietumas ir dangos parametrai optimizuoti skirtingoms medžiagoms, kad būtų užtikrintas atsparumas dilimui ir stabili paviršiaus kokybė.

Gamybos procesas

1. Produkto analizė ir procesų projektavimas

„Automotive Hood Inner Panel Stamping Die“ naudoja CAE programinę įrangą, tokią kaip „AutoForm“ ir „Dynaform“, kad analizuotų štampavimo formavimą, prognozuotų defektus, optimizuotų procesus ir nustatytų pagrįstus štampavimo parametrus, taip paklodama gamybos pagrindą.

2. Formos dizainas

Visas 3D dizainas atliekamas naudojant UG ir CATIA, siekiant patobulinti kiekvieno komponento struktūrą, užtikrinant, kad formos stiprumas, standumas ir tikslumas atitiktų gamybos reikalavimus.

3. Medžiagos parinkimas

Automobilio gaubto vidinio skydo štampavimo štampo korpusas pagamintas iš 45 plieno ir 42CrMo, o profiliuose ir pagrindinėse dalyse naudojamas įrankių plienas, pvz., Cr12MoV (HRC48-52 po terminio apdorojimo). Kreipiamiesiems stulpams ir įvorėms naudojamas dilimui atsparus plienas.

5. Tikslus apdirbimas

Grubus apdirbimas ir didelio greičio CNC tikslumas apdirbimas (paviršiaus tikslumas ±0,01 mm), kartu su vielos pjovimu, EDM ir kitais specialiais apdirbimo procesais, taip pat terminiu ir paviršiaus apdorojimu užtikrina, kad formos atitiktų standartus.

6. Surinkimas ir T0 bandomasis formavimas

Surinkus, forma išbandoma ant preso. Pakartotinai koreguojami parametrai, tikrinami mėginiai, modifikuojama ir optimizuojama forma, kol visi gaminio rodikliai atitinka standartus.

Produkto taikymas

SIKAIDA Automotive Hood Inner Panel Stamping Die yra plačiai naudojamas lengvųjų automobilių ir komercinių transporto priemonių gaubtų vidinių plokščių gamyboje, efektyviai formuojant sudėtingas išlenktas paviršiaus dalis ir palaikantis efektyvų ir stabilų automobilių gamintojų kėbulų gamybos linijų darbą.

Plėtros tendencijos:

1. Itin didelis integruotas liejimas

 Integruotų gaubto vidinių plokščių tendencija didina reikalavimus dėl formų tonažo ir dydžio. Plačiai paplitęs 2000 tonų ir didesnės talpos presų naudojimas padidina projektavimo ir gamybos sudėtingumą.

2. Lengvos medžiagos pritaikymas

Plečiantis didelio stiprumo plieno ir aliuminio lydinių pritaikymui, reikia koreguoti liejimo formos parametrus, todėl gamybos technologijai kyla naujų iššūkių.

3. Pažangi gamyba ir skaitmeninimas

Naudodami CAE modeliavimą, CNC stakles ir skaitmenines dvigubas technologijas, pasiekiame visą skaitmeninį formų valdymą, pagerinant tikslumą ir efektyvumą.

4. Greitas pelėsių pakeitimas ir automatizuota gamyba

Mes optimizuojame greito formų pozicionavimo ir užrakinimo funkcijas, integruodami jas su automatizuotomis gamybos linijomis, kad patenkintume kelių rūšių, mažų partijų gamybos poreikius.

SIKAIDA Automotive Hood Inner Panel Stamping Die integruoja kelių sričių technologijas, atstovaujančias pažangiam štampavimo štampų lygiui. Su 8–15 mėnesių plėtros ciklu ir didelėmis sąnaudomis tai yra reikšmingas įmonės stiprybės etalonas. Ji ir toliau bus tobulinama kartu su lengvu ir protingu automobilių pramonės vystymu, teikdama paramą aukštos kokybės pasaulinės automobilių pramonės plėtrai.
