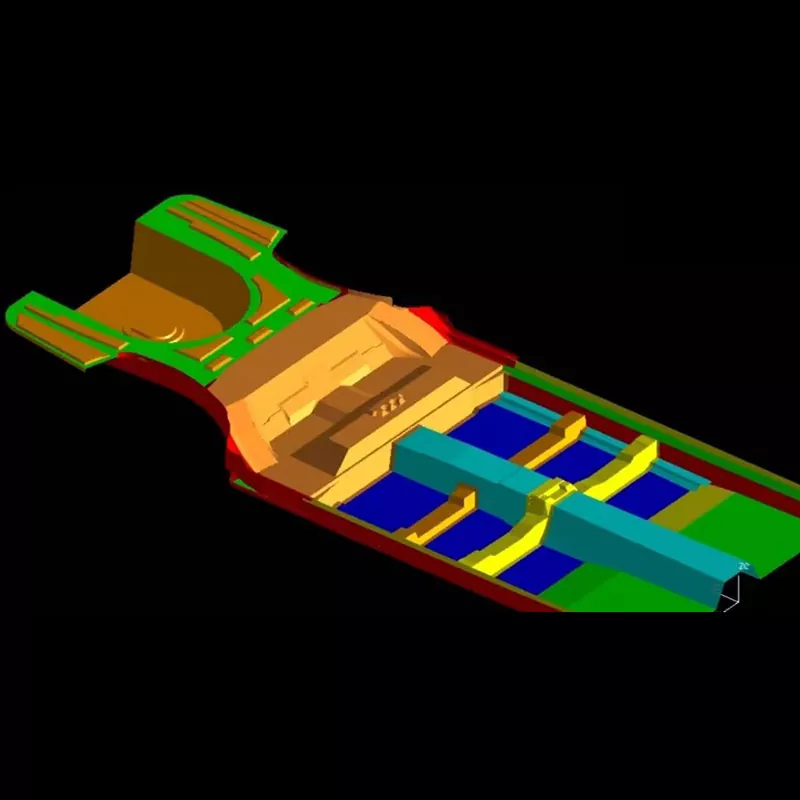

Automobilių grindų surinkimo štampavimo štampai

Automobilių grindų surinkimo štampavimo štampai yra didelio masto, didelio tikslumo integruotos sistemos, skirtos pagrindiniam grindų karkasui štampuoti. Tai ne pavieniai štampai, o pilni štampų deriniai (nes grindų surinkimui reikia suvirinti kelias štampuotas dalis). Jie yra štampavimo technologijos viršūnė ir yra pagrindinis etalonas matuojant štampų gamintojų stiprumą.

Kaip patikimas tiekėjas automobilių pramonėje, SIKAIDA daugiausia dėmesio skiria moksliniams tyrimams ir plėtrai bei aukščiausios klasės grindų surinkimo štampų gamybai, gamindama tvirtos struktūros, tikslios formavimo ir ilgos tarnavimo trukmės produktus. Mūsų gamykloje naudojamas visiškai skaitmeninis dizainas ir tiksli gamyba, siekiant užtikrinti, kad kiekvienas štampas atitiktų griežtus automobilių pramonės reikalavimus.

Pagrindinės produkto savybės:

1. Didelis dydis ir sudėtinga struktūra

Šios formos yra didelių dydžių (ilgis > 1,5 m, plotis ≥ 1,2 m), su sudėtingomis ertmėmis. Jiems reikia suformuoti tvirtinimo angas, sutvirtinti briauneles ir kitas funkcijas. Naudojamas kelių stočių dizainas, integruojantis giluminio tempimo, formavimo, perforavimo ir apipjaustymo procesus.

2. Didelio tikslumo ir didelio stiprumo reikalavimai

Automobilių grindų surinkimo štampavimo štampų matmenų tolerancijos kontroliuojamos ± 0,5 mm, laikantis griežtų plokštumo ir kontūro reikalavimų. Jie taip pat pasižymi itin dideliu tvirtumu, atsparūs aukšto slėgio štampavimo deformacijoms ir užtikrina masinės gamybos dalių nuoseklumą.

3. Kelių procesų integravimas

Forma integruoja kelis procesus, tokius kaip gilus tempimas, formavimas ir apipjaustymas. Optimizuotas proceso išdėstymas sumažina gamybos etapus, o suderinamumas su automatizuotomis štampavimo linijomis žymiai pagerina gamybos efektyvumą.

4. Pilna formavimo sistema

Automobilių grindų surinkimo štampavimo štampai turi didelę konstrukciją, įskaitant pagrindinius komponentus, tokius kaip perforatoriai ir štampai. Įrengti pažangi pneumatinė-hidraulinė sistema, jie veikia sklandžiai ir efektyviai, todėl užtikrina aukštą patikimumą.

5. Pažangi aušinimo ir tepimo sistema

Automobilių grindų surinkimo štampavimo štampai turi konformalius aušinimo vandens kanalus ir didelio efektyvumo tepimo sistemą, užtikrinančią vienodą pelėsių temperatūrą, pagerinančią gamybos efektyvumą ir dalių kokybę bei sumažinančią dalių deformaciją ir liekamąjį įtempimą.

Medžiagos ir pritaikymas

1. Taikymo sritys

Plačiai naudojamas lengvųjų automobilių, visureigių, MPV ir komercinių transporto priemonių kėbulų gamyboje.

2. Medžiagos parinkimas

Automotive Floor Assembly Stamping Dies formų bazėje naudojami standartiniai plienai, tokie kaip 45# plienas ir Q235, o pagrindiniai komponentai – daug anglies turintis, daug chromo turintis liejimo plienas, pvz., Cr12MoV ir SKD11. Po terminio apdorojimo kietumas pasiekia HRC48-52, o tarnavimo laikas viršija 500 000 ciklų.

Gamybos procesas

1. CAE modeliavimo analizė, siekiant iš anksto išspręsti formavimo problemas;

2. pilnas 3D formos dizainas, užtikrinantis pagrįstą struktūrą;

3. aukštos kokybės liejimo plieno parinkimas;

4. grubus apdirbimas, smulkus apdirbimas, terminis apdorojimas ir smulkus poliravimas, siekiant užtikrinti tikslumą;

5. surinkimas ir bandomasis formavimas, derinimas ir optimizavimas, kol dalys atitinka standartus.

Plėtros tendencijos

1. Itin didelis integruotas liejimas, suderinamas su presais, kurių svoris viršija 2000 tonų;

2. Lengvas pritaikymas, suderinamas su naujomis medžiagomis ir pažangiais formavimo procesais;

3. Sumanus gamybos skaitmeninimas, leidžiantis stebėti realiu laiku ir virtualiai derinti;

4. 3D spausdinimo programos, pagerinančios sudėtingų dalių gamybos efektyvumą ir kokybę.

Dažnai užduodami klausimai

1 klausimas: kokios medžiagos paprastai naudojamos automobilių grindų surinkimo štampavimo prekėms?

A1: Formos pagrindui dažniausiai naudojamas standartinis plienas (pvz., 45 plienas, Q235). Daug anglies ir chromo turintis liejimo plienas (pvz., Cr12MoV, SKD11) naudojamas pagrindinėms dalims, tokioms kaip ertmės ir šerdys. Po terminio apdorojimo kietumas gali siekti HRC48-52, pasižymintis dideliu atsparumu dilimui ir dideliu gniuždymo stiprumu.

2 klausimas: kiek trunka automobilių grindų surinkimo štampavimo štampų gamybos ciklas?

A2: Automobilių grindų surinkimo štampavimo štampų kūrimo ciklas yra ilgas (paprastai 8–15 mėnesių) ir brangus (siekia nuo milijonų iki dešimčių milijonų RMB), todėl tai yra pagrindinis etalonas vertinant visapusį pelėsių įmonės stiprumą. Automobiliams tobulėjant intelekto, elektrifikavimo ir lengvumo link, techniniai reikalavimai jų formoms ir toliau didės.
