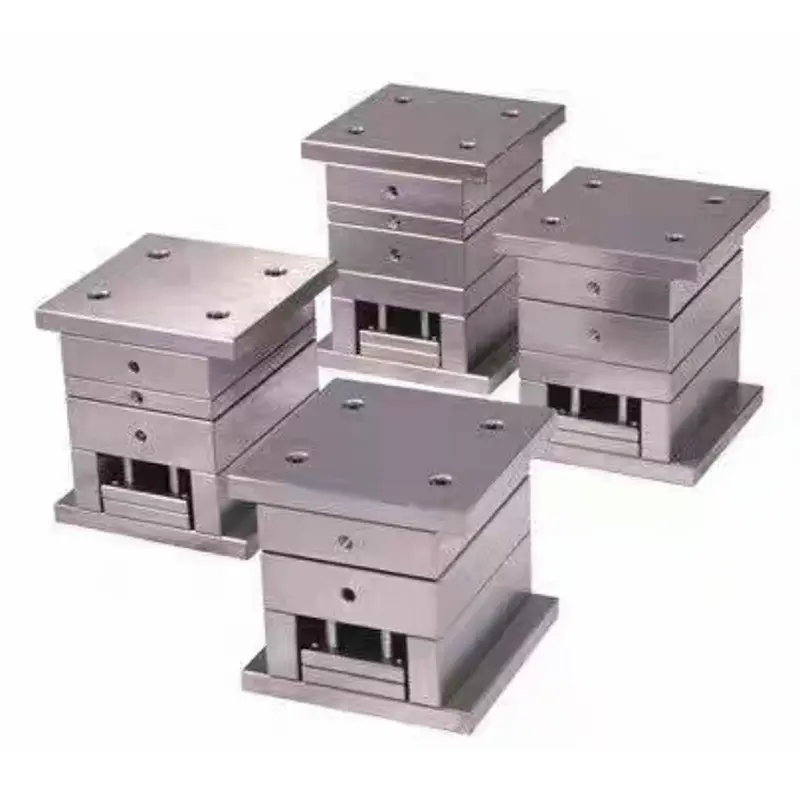

Standartinė tiksli didelių vartų formos bazė

SIKAIDA Standartinis Precision Large Gate Formos pagrindas yra specialiai sukurtas dviejų plokščių įpurškimo formavimo sistemoms. Jame naudojami dideli vartai, užtikrinantys stabilų lydalo srautą ir patogų veikimą, todėl tai yra ekonomiškas pasirinkimas masinei vidutinio tikslumo plastikinių dalių gamybai. Būdama patikima tiekėja, SIKAIDA laikosi tarptautinių standartų, užtikrindama produktų pakeičiamumą ir nuoseklumą bei teikdama greitas pristatymo paslaugas pasaulio pirkėjams.

Struktūriniai ypatumai

Šis standartinis tiksliųjų didelių vartų formos pagrindas turi dviejų plokščių struktūrą, sudarytą iš standartinių komponentų, tokių kaip fiksuota formos pagrindo plokštė ir judanti formos pagrindo plokštė. Įrengtas tiksliais kreipiamaisiais stulpeliais ir įvorėmis, užtikrinamas tikslus ertmės ir šerdies išlyginimas. Didelis vartų dizainas leidžia lydalui tiesiogiai patekti į ertmę, todėl mažas srauto pasipriešinimas, stabilus užpildymas ir suderinamumas su pagrindiniais standartais, tokiais kaip LKM, HASCO ir DME, todėl užtikrinamas tvirtas pakeičiamumas.

Programos

Standartinė tiksli didelių vartų formų bazė tinka daugumos termoplastinių plastikų, tokių kaip PP ir ABS, liejimui, atitinkanti vidutinio tikslumo IT7-IT8 klasių reikalavimus. Jis plačiai naudojamas buitinių prietaisų korpusų, automobilių vidaus dalių, elektroninių gaminių korpusų ir kasdienių vartojimo prekių, tokių kaip plastikiniai kibirai, gamyboje.

Gamybos pranašumai

SIKAIDA formų pagrindų serija turi reikšmingų pranašumų: Kalbant apie kainą, supaprastinti procesai ir didelis standartinių dalių panaudojimas sumažina išlaidas 30% -50%, palyginti su didelio tikslumo formomis; Kalbant apie ciklo laiką, aukštas standartizavimas leidžia užbaigti gamybą per 15-25 dienas, o tai sutrumpina laiką daugiau nei 40%, palyginti su individualiomis didelio tikslumo formomis; Kalbant apie techninę priežiūrą, paprasta struktūra ir standartizuoti komponentai palengvina kasdienę priežiūrą ir sumažina prastovų laiką.

Techniniai parametrai

Standartinis tikslumas: Large Gate Mold Base precizinė klasė IT7-IT8, paviršiaus šiurkštumas Ra 0,8-1,6μm; formos pagrindas iš 45# plieno arba P20 grūdinto plieno, ertmė ir šerdis iš P20, 718H ir kitų formų plienų; aušinimo vandens kanalų atstumas 80-120 mm, mechaninio išmetimo kaiščio atstumas 150-200 mm, tinka 50-500 tonų liejimo mašinoms.

Gamybos procesas

1. Projektavimo etapas

Projektavimo etape naudojama programinė įranga, pvz., UG ir SolidWorks, kad užbaigtų 3D modeliavimą ir ertmių / šerdies projektavimą, sugeneruotų standartinių dalių sąrašą ir jas įsigytų bei išvestų brėžinius, kad būtų vadovaujamasi tolesniam apdorojimui.

2. Apdorojimo etapas

Apdirbimo etapas susideda iš trijų dalių: grubus apdirbimas, siekiant pašalinti perteklinę medžiagą, pagrindinių dalių plokštumų ir skylių apdirbimas; užbaigti apdirbimą naudojant greitaeigį tikslių dalių CNC apdirbimą, kad būtų užtikrintas atskyrimo paviršiaus lygumas ir aušinimo vandens kanalų tikslumas; paviršiaus apdorojimas apima ertmės ir šerdies grūdinimą, smulkų atskyrimo paviršiaus šlifavimą ir išorinio paviršiaus poliravimą, jei reikia.

3. Surinkimas ir derinimas

Surinkimas ir derinimas prasideda įrengiant standartinius komponentus, tokius kaip kreipiamieji stulpeliai ir kreipiamosios movos. Išbandžius aušinimo sistemą, ar nėra nuotėkio naudojant vandenį, įpurškimo liejimo mašinoje paleidžiama bandomoji forma, kad būtų sureguliuoti parametrai. Masinė gamyba gali prasidėti po to, kai pirmasis gabalas praeina patikrinimą.

Plėtros tendencijos

Standartinių tikslių didelių vartų formų bazės kūrimas rodo keturias pagrindines tendencijas: standartizavimas ir moduliavimas pagerina pakeičiamumą ir sutrumpina ciklo laiką; didelio efektyvumo apdorojimo technologija padidina tikslumą ir efektyvumą; išmani gamyba leidžia stebėti ir optimizuoti gamybą; o lengvas ir energiją taupantis dizainas sumažina išlaidas ir energijos sąnaudas.

SIKAIDA standartinė tiksli didelių vartų formų bazė sujungia paprastumą, efektyvumą ir ekonomiškumą, todėl tai yra pagrindinė bendros paskirties plastiko liejimo įpurškimo įranga. Naudodama savo profesionalias gamyklas Kinijoje, SIKAIDA nuolat optimizuoja kokybę, teikdama stabilius ir ekonomiškus liejimo pagrindo sprendimus pasaulinei gamybos pramonei.
