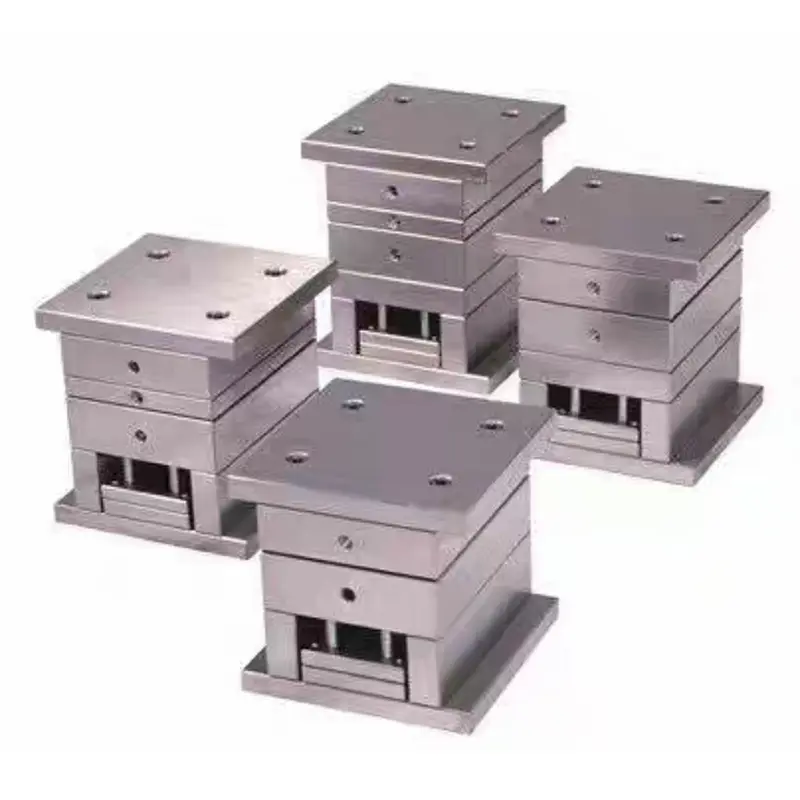

Standartinis tikslus supaprastintas mažų vartų formos pagrindas

Šis standartinis preciziškas supaprastintas mažų vartų formos pagrindas turi trijų plokščių struktūrą su taškiniais užtvarais, optimizuotą iš tradicinių smulkių vartų formos pagrindų. Pašalinami pertekliniai pagalbiniai mechanizmai, supaprastinant dizainą, išlaikant pagrindines funkcijas. Pagaminta Kinijos gamykloje, integruojanti mokslinius tyrimus ir plėtrą, gamybą ir kokybės kontrolę, tai yra patikimas tiekėjas plastiko liejimo pramonėje. Produktas tinka masinės gamybos plastikiniams gaminiams su paprastomis formomis ir vienodo sienelės storiu. Dėl didelio ekonomiškumo ir stabilumo jis tapo populiarus įvairiose pramonės šakose.

Pagrindinės savybės

1. Struktūriniai ypatumai

- Trijų plokščių konstrukcija: sudaryta iš fiksuotos plokštelės, judančios plokštės ir išstūmimo plokštės, su kreipiamaisiais stulpeliais ir įvorėmis tiksliam valdymui; vieno taško įpurškimas su taškiniais vartais, trumpas srauto kelias, minimalus likutis, tinka mažiems gaminiams.

- Supaprastintas dizainas: pašalinami sudėtingi pagalbiniai mechanizmai, todėl struktūra yra paprasta ir sumažėja gamybos sąnaudos bei sudėtingumas.

- Standartinis tikslumas: matmenų tikslumas ±0,05 mm, paviršiaus šiurkštumas ≤Ra0,8 μm, atitinkantis bendrųjų plastikinių dalių reikalavimus be papildomo apdorojimo.

2. Modulinis standartinis dizainas: Standartinė tiksli supaprastinta mažų vartų formų bazė atitinka tarptautinius standartus, tokius kaip LKM ir HASCO, su įprastais modeliais, tokiais kaip 2020 ir 2025 m., todėl galima greitai konfigūruoti ir pakeisti; modulinė konstrukcija palengvina techninę priežiūrą ir prailgina tarnavimo laiką.

3. Aušinimo sistemos dizainas: Įprasta aušinimo vandens kontūro konstrukcija pasižymi vidutiniu efektyvumu ir paprastu išdėstymu, atitinka aušinimo reikalavimus, tuo pačiu palengvina apdorojimą ir priežiūrą, sumažina vėlesnes išlaidas.

4. Taškinių vartų privalumai: Smailių vartų skersmuo 0,5-2mm, minimalios ir lengvai nuimamos žymės, tinka plastikams, turintiems gerą takumą, pvz., PP ir ABS, užtikrinant produkto kokybę.

Programos

Standartinė tiksli supaprastinta mažų vartų formų bazė tinka masinei plastikinių gaminių, tokių kaip mažų prietaisų korpusai ir elektroniniai mygtukai, gamybai. Jis suderinamas su paprastos formos, vienodo sienelių storio ir ypatingų išvaizdos reikalavimų nekeliančiais gaminiais, atitinkančiais kelių pramonės šakų poreikius.

Ekonominiai pranašumai

1. Kontroliuojamos išlaidos: didelio tikslumo formų bazės sutaupo 30–50 % medžiagų ir apdirbimo sąnaudų, padidindamos klientų konkurencingumą.

2. Trumpas ciklo laikas: 2–4 savaičių gamybos ciklas leidžia greitai reaguoti į rinką ir sutrumpina produkto pristatymo laiką.

3. Lengvas valdymas: aiški struktūra, paprastas surinkimas ir priežiūra, žemi operatorių įgūdžių reikalavimai, palengvinanti didelio masto gamybą.

Gamybos procesas

1. Projektavimo etapas: pagal plastikinio gaminio parametrus nustatykite formos struktūrą, pasirinkite tinkamą standartinį formos pagrindą ir suprojektuokite ertmę bei šerdį naudodami programinę įrangą, tokią kaip UG ir Pro/E, atsižvelgdami į pagrindinius proceso veiksnius.

2. Medžiagos parinkimas

Standartinė tiksli supaprastinta mažų vartų formų bazė naudoja anglies konstrukcinį plieną, pvz., 45 plieną. Kreipiamieji stulpeliai ir įvorės pagaminti iš dilimui atsparaus plieno. Ertmė ir šerdis pagaminti iš iš anksto grūdinto liejimo plieno, pvz., P20 (HRC30-35). Standartinės dalys tiekiamos iš specializuotų gamintojų.

3. Apdorojimo srautas

- Grubus apdirbimas: grubus formos plokštės ir ertmės apdirbimas, paliekant 0,5–1 mm nuolaidą.

- Apdailinis apdirbimas: ertmės apdirbimas CNC, sudėtingų dalių pjovimas viela ir vienu metu atliekamas gręžimas ir sriegimas.

- Terminis apdorojimas: ertmės ir šerdies grūdinimas iki HRC30-35, siekiant pagerinti atsparumą dilimui.

- Paviršiaus apdorojimas: ertmės poliravimas iki Ra0,8μm.

4. Surinkimas ir derinimas

Surinkite standartines dalis ir ertmę / šerdį, įdėkite jas į liejimo mašiną bandomajam formavimui ir parametrų reguliavimui. Sureguliuokite ertmę pagal bandomojo formavimo rezultatus ir pašalinkite bendrus defektus.

Plėtros tendencijos

1. Standartizavimas ir moduliavimas: tobulinkite standartizavimą, kad būtų galima greitai pagaminti konfigūraciją ir sutrumpinti pristatymo ciklus.

2. Pažangi gamyba: skaitmeninių automatizavimo technologijų derinimas, siekiant pagerinti apdorojimo tikslumą ir efektyvumą.

3. Didelio efektyvumo aušinimas: optimizuotas vandens kanalo išdėstymas, siekiant pagerinti aušinimo efektyvumą ir kontroliuoti išlaidas.

4. Lengvas ir ilgaamžis: optimizuota struktūra ir medžiagos, siekiant sumažinti svorį, pagerinti atsparumą dilimui ir pailginti tarnavimo laiką.

Dažnai užduodami klausimai

1 klausimas: kokiems plastikiniams gaminiams tinka standartinė tiksli supaprastinta mažų vartų formų bazė?

A1: tinka mažoms ir vidutinio dydžio plastikinėms dalims, tokioms kaip prietaisų korpusai, elektroninių gaminių mygtukai, kasdienio būtinumo indai, raštinės reikmenys ir kt. Ypač tinka masinės gamybos produktams, kurių forma yra gana paprasta, sienelių storis vienodas ir keliami nedideli išvaizdos reikalavimai.

2 klausimas: koks yra pagrindinis skirtumas tarp supaprastintų formų pagrindų ir didelio tikslumo formų pagrindų?

A2: Pagrindiniai skirtumai yra konstrukcijos sudėtingumas, tikslumo lygis ir paviršiaus kokybės reikalavimai. Supaprastinti formų pagrindai pašalina sudėtingus pagalbinius mechanizmus, turi standartizuotą paprastą struktūrą, kontroliuoja matmenų tikslumą ± 0,05 mm ir reikalauja Ra0,8 μm ar mažesnio paviršiaus šiurkštumo. Kaina paprastai yra 30–50% mažesnė nei didelio tikslumo formų bazės.

3 klausimas: kokie yra taškinių vartų pranašumai?

A3: taškiniai vartai yra mažo skersmens (dažniausiai 0,5–2 mm), todėl vartų žymės yra mažesnės, kurias lengva pašalinti ir kurios neturi įtakos gaminio išvaizdai. Procesas yra trumpesnis, o tai naudinga visiškai užpildyti mažus gaminius ir ypač tinka plastikinėms medžiagoms, turinčioms gerą takumą, pvz., PP, ABS ir PS.

4 klausimas: kiek trunka pelėsių gamybos ciklas?

A4: Standartinės tikslios supaprastintos mažų vartų formos pagrindo gamybos ciklas paprastai yra 2–4 ​​savaitės. Dėl paprastos struktūros ir mažiau apdorojimo etapų gamybos ciklas gali sutrumpėti 30–50%, palyginti su didelio tikslumo sudėtingomis formomis, todėl galima greitai reaguoti į rinkos poreikius.

5 klausimas: kaip pasirinkti tinkamas formos pagrindo specifikacijas?

A5: Norint pasirinkti tinkamas formos pagrindo specifikacijas, reikia atsižvelgti į tokius veiksnius kaip gaminio dydis, liejimo mašinos modelis ir gamybos apimties reikalavimai. Įprastos specifikacijos apima tokius modelius kaip 2020, 2025, 3030 ir 4040. Paprastai tinka, kad gaminio dydis neviršytų 80 % formos ertmės dydžio. Formos pagrindo specifikacijas rekomenduojama pasirinkti atsižvelgiant į maksimalius išorinius gaminio matmenis ir atitinkamą nuolaidą.
