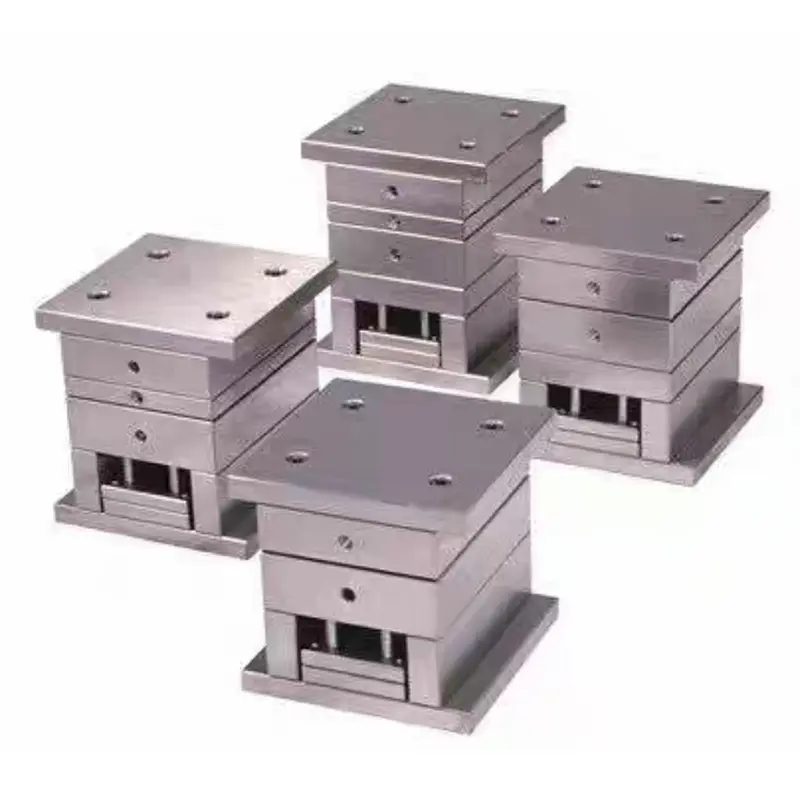

Itin didelio tikslumo mažų vartų formos pagrindas

SIKAIDA Ultra-High Precision Small Gate formų bazė sukurta specialiai trijų plokščių įpurškimo formoms, tinkanti aukštos vertės komponentų gamybai elektronikos, automobilių, medicinos ir optikos pramonėje. Jame integruotas didelis tvirtumas, padėties nustatymas mikronų lygyje, stabilus temperatūros valdymas ir automatizuota išstūmimo technologija, kad būtų pasiektas aukštos kokybės, nuoseklus liejimas be suvirinimo linijų ar susitraukimo žymių. Formos pagrinde panaudota unikali adatinio vožtuvo tipo karšto bėgelio konstrukcija, leidžianti įpurkšti keliuose taškuose ir tiksliai valdyti lydalo srautą, todėl gaminiai yra be defektų ir tampa pagrindine aukščiausios klasės gamybos įranga.

Pagrindinės techninės savybės

1. Aukšto tikslumo valdymo sistema

Itin didelio tikslumo mažų vartų formų bazėje naudojami didelio tikslumo ritininiai kreiptuvai ir linijiniai slankikliai, kartu su tiksliai šlifuotomis kreipiančiomis įvorėmis, užtikrinančiomis sklandų pelėsių atidarymą ir uždarymą bei didelį pakartojamumą. Atstumas kontroliuojamas 0,01 mm ribose, todėl efektyviai pašalinami blykstės ir įbrėžimų defektai, atsirandantys dėl kreipiamojo tarpo.

2. Pažangi temperatūros valdymo sistema

Integruojant kelių taškų temperatūros jutiklius ir išmanųjį valdymo modulį, pelėsių temperatūros tikslumas reguliuojamas ±1 ℃. Nepriklausomas zonos temperatūros valdymas leidžia tiksliai reguliuoti skirtingų gaminio dalių temperatūrą, optimizuoti lydalo srautą ir sumažinti liekamąjį įtempį.

3. Adatinio vožtuvo karšto bėgio sistema

Naudojant didelio tikslumo adatinio vožtuvo karšto bėgio sistemą, galima atlikti kelių taškų įpurškimą ir nuoseklų valdymą. Adatos vožtuvo atidarymo atsako laikas yra ≤0,1 sekundės, veiksmingai užkertant kelią lydalo tekėjimui atgal ir styginiams, tinka produktams, kuriems taikomi dideli skaidrumo ir griežti išvaizdos reikalavimai.

4. Didelio standumo konstrukcijų projektavimas

Itin didelio tikslumo mažų vartų formų bazėje naudojamas didelio stiprumo legiruotas plienas, atkaitinamas įtempius mažinantis atkaitinimas ir optimizuotas briaunų išdėstymas bei baigtinių elementų analizė, kad būtų patobulintas dizainas. Dėl to susidaro minimali deformacija esant aukšto slėgio įpurškimui, vienodas suspaudimo jėgos pasiskirstymas ir pailgėja formos tarnavimo laikas.

5. Automatizuota išmetimo sistema

Įrengtas tikslus sinchroninis išstūmimo mechanizmas, išmetimo greitis ir eiga yra tiksliai reguliuojami. Savaime sutepami kreiptuvai užtikrina sklandų išstūmimą be strigčių, vienodą išardymo jėgą ir sumažina gaminio deformacijos bei sugadinimo riziką.

Produkto pritaikymas:

1. Elektronika ir ryšiai: mobiliųjų telefonų rėmeliai, jungtys, šilumos kriauklės

2. Automobilių pramonė: jutikliai, prietaisų skydeliai, apšvietimo komponentai

3. Medicinos prietaisai: švirkštai, kraujo separatoriai, diagnostinė įranga

4. Optiniai komponentai: lęšiai, filtrai, ekranų skydeliai

Gamybos procesas:

1. Dizaino analizė ir modeliavimas

Naudojant profesionalią CAE programinę įrangą, pvz., Moldflow ir ANSYS, atliekamos pelėsių srauto, konstrukcijos stiprumo ir termodinaminės analizės, siekiant numatyti formavimosi riziką ir optimizuoti bėgių ir aušinimo sistemos išdėstymą.

2. Tikslus apdirbimas

- Grubus apdirbimas: didelėmis CNC frezavimo staklėmis apdorojami etaloniniai paviršiai ir kontūrai, paliekant apdailą.

- Terminis apdorojimas: pagrindiniai komponentai grūdinami ir atkaitinami, kad būtų užtikrintas medžiagos stabilumas ir mechaninės savybės.

- Apdailinis apdirbimas: didelio greičio CNC apdirbimo būdu pasiekiami didelio tikslumo paviršiai, kurių paviršiaus šiurkštumas yra 0,8 μm.

- Paviršiaus apdorojimas: pagrindiniai sutampantys paviršiai yra tiksliai šlifuojami ir poliruojami, kad būtų užtikrintos lygios ir dilimui atsparios judančios dalys.

3. Surinkimas ir derinimas

- Komponentų surinkime naudojami sukimo momento veržliarakčiai, skirti valdyti tvirtinimo detalių išankstinį įtempimą.

- Nepriklausomas hidraulinių, temperatūros valdymo ir išmetimo sistemų derinimas užtikrina normalią veikimą.

- T0 bandomasis formavimas optimizuoja proceso parametrus ir taiso formą, kol gaminys atitiks standartus.

Plėtros tendencijos

1. Pažangi integracija

Giliai integruoja IoT ir AI technologijas, kad būtų galima sujungti įrangą, kaupti duomenis ir optimizuoti procesus. Palaiko nuspėjamą techninės priežiūros ir anomalijų aliarmą, pagerina itin didelio tikslumo mažų vartų formų bazės gamybos efektyvumą ir gaminio stabilumą.

2. Mikroputojimo technologijos taikymas

Kartu su superkritine skysčių įpurškimo sistema pasiekiamas lengvumas ir pagerinta paviršiaus kokybė, išsprendžiama storasienių gaminių susitraukimo problema ir sumažėja medžiagų sunaudojimas daugiau nei 30%.

3. Skaitmeninė dvynių programa

Virtuali liejimo sistema sukurta siekiant optimizuoti proceso parametrus ir numatyti gedimus virtualioje aplinkoje, sumažinant bandomųjų formų skaičių ir sutrumpinant kūrimo ciklą.

4. Priedo gamybos integravimas

Metalo 3D spausdinimo technologija taikoma sudėtingų aušinimo vandens kanalų ir karšto bėgelių gamyboje, peržengiant tradicinius apdorojimo apribojimus, gerinant aušinimo efektyvumą, sutrumpinant gamybos ciklą ir sumažinant energijos sąnaudas.

DUK

1 klausimas: kokio tipo liejimui pirmiausia tinka ypač didelio tikslumo mažų vartų formų bazė?

A1: Maži vartų formos pagrindai yra ypač tinkami lieti didelio tikslumo plastikines dalis, kurioms taikomi griežti išvaizdos reikalavimai, pavyzdžiui, elektroninės jungtys, optiniai lęšiai ir medicinos prietaisų korpusai. Jie ypač tinka gaminiams, kuriems nereikia suvirinimo linijų, nėra susitraukimo žymių ir aukštos paviršiaus kokybės.

2 klausimas: koks yra gamybos ciklas, kai naudojamas mažas vartų formos pagrindas?

A2: Mažų vartų formos pagrindo kūrimo ciklas paprastai yra 4–8 savaitės, atsižvelgiant į gaminio sudėtingumo ir tikslumo reikalavimus. Nors pradinės investicijos yra didesnės, jos didelis gamybos efektyvumas ir aukšta gaminių kokybė lemia didelį ilgalaikį ekonomiškumą.

3 klausimas: kokie yra plonų formų pagrindų pranašumai, palyginti su tradicinėmis formomis?

A3: Palyginti su tradicinėmis formomis, smulkių vartų formų pagrindai turi tokius pranašumus kaip didesnis gaminio tikslumas, geresnė paviršiaus kokybė, didesnis gamybos efektyvumas ir aukštesnis automatizavimo laipsnis. Adatinė vožtuvo karšto bėgelio sistema efektyviai išvengia gaminio defektų, sumažina papildomo apdorojimo etapus ir pagerina medžiagų panaudojimą, todėl ji ypač tinka didelės apimties, aukštos kokybės gamybos poreikiams.
