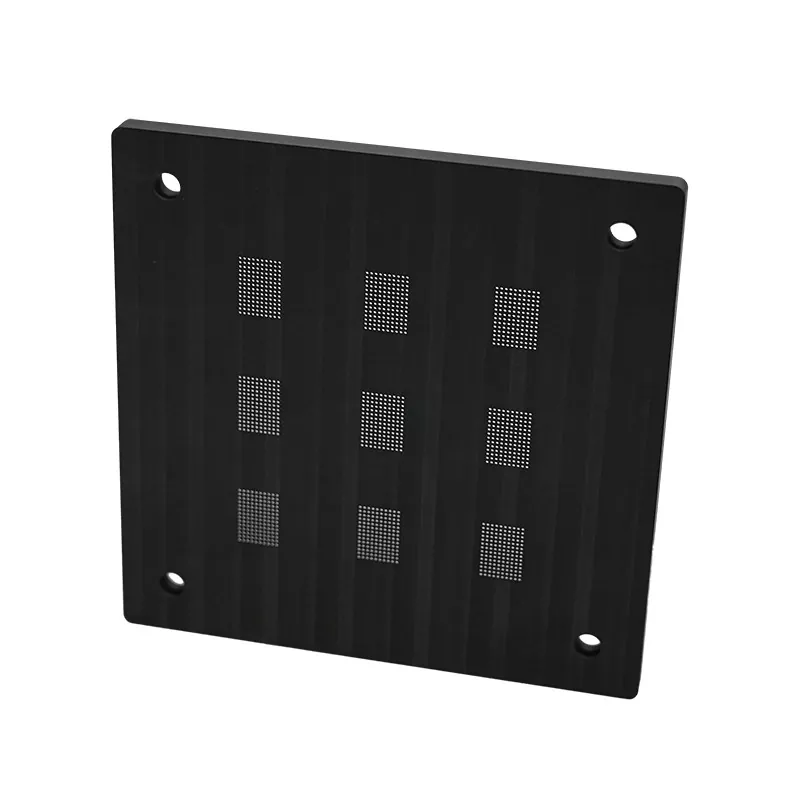

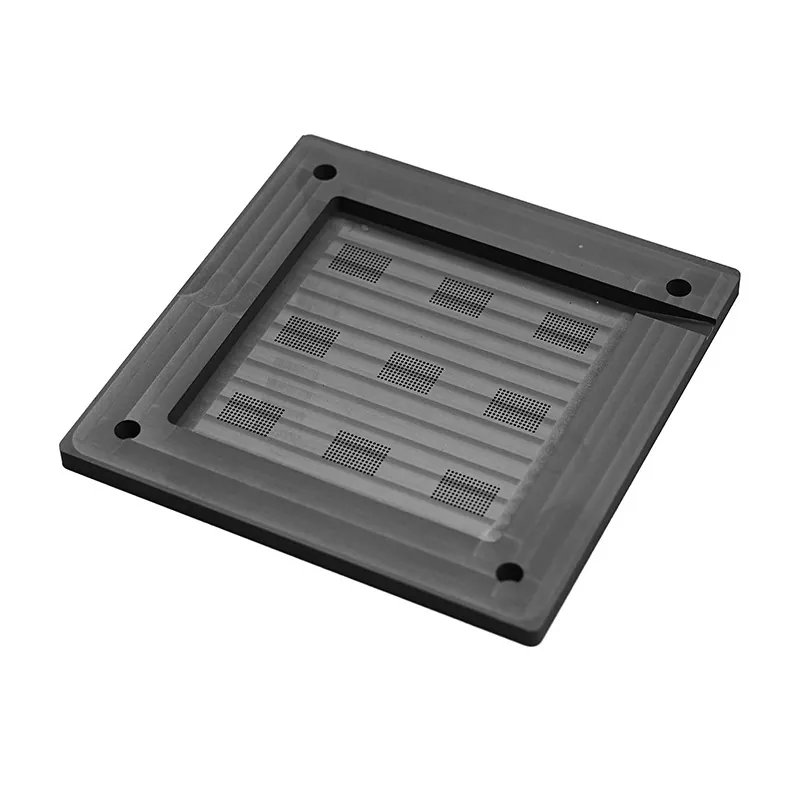

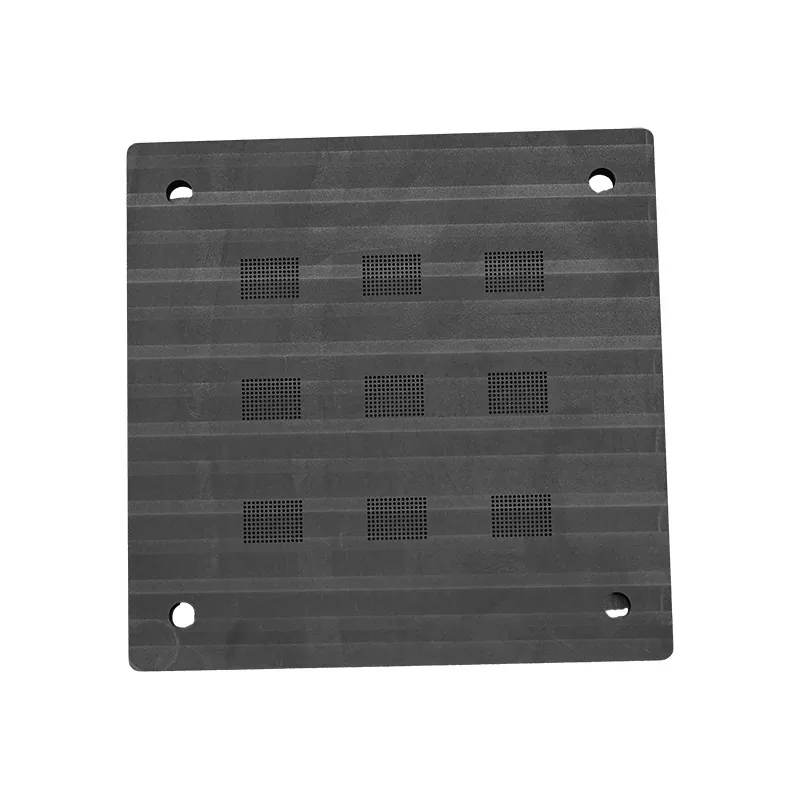

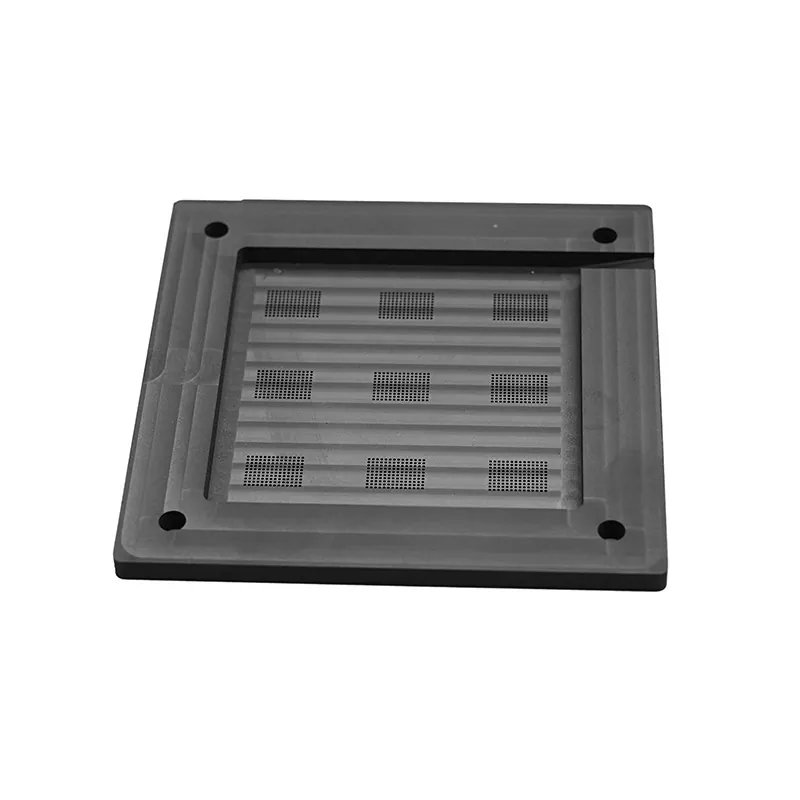

Grafito kamuoliukų išdėstymo šviestuvai

SIKAIDA Graphite Ball Placement Fixtures taiko didelio grynumo grafito ir tikslaus apdirbimo bei paviršiaus apdorojimo technologijas, atitinkančias puslaidininkių standartus. Paviršius yra lygus ir švarus, stabiliai veikiantis aukštoje temperatūroje. Optimizuota struktūra palengvina eksploatavimą ir priežiūrą, efektyviai pagerina kamuoliukų padėjimo efektyvumą ir našumą.

Didelio grynumo grafitas yra laidus šilumai ir atsparus korozijai, užtikrina matmenų stabilumą lituojant aukštoje temperatūroje ir apsaugo nuo kenksmingo jonų užteršimo. Specialus paviršiaus apdorojimas garantuoja puikų drėkinamumą su litavimo rutuliukais, išvengiant oksidacijos užteršimo.

Techninės specifikacijos

Pagrindinės savybės

Grafito rutulinio išdėstymo šviestuvai gali pasigirti keliomis pagrindinėmis savybėmis: 1) didelio grynumo (grafitas ≥99,5%, be jonų užteršimo); 2) Didelis lygumas (plokštumas ≤0,002 mm/m, Ra≤0,4 μm); 3) Mikronų lygmens rutulio padėties tikslumas (rutulio skersmuo ±0,025 mm, rutulio atstumas ±0,05 mm); 4) Atsparumas aukštai temperatūrai (stabilus veikimas 300 ° C temperatūroje); 5) Puikus šilumos valdymas (vienodas šilumos laidumas, mažinantis šiluminį įtampą).

Taikymo scenarijai

Grafito rutuliukų išdėstymo šviestuvai plačiai naudojami puslaidininkių pakuotėse (didelio tankio pakuotėse, pvz., BGA ir CSP), mikroelektronikos mazguose (mažuose komponentuose, pvz., 0402 ir 0201), optoelektroniniuose įrenginiuose (LED, lazeriuose), MEMS įrenginiuose ir galios puslaidininkiuose (IGBT, MOSFET).

Pagrindiniai privalumai

1. Medžiagos grynumo pranašumas: mažas priemaišų kiekis, mažas dujų išsiskyrimo greitis, cheminis stabilumas, pastovus partijos veikimas ir atitikimas puslaidininkių pramonės standartams.

2. Tikslumo pranašumai: mikronų lygio plokštumas ir padėties nustatymo tikslumas, lygus ir be defektų paviršius, puikus pakartojamumas masinėje gamyboje ir pritaikymas didelio tankio pakuotėms.

3. Šiluminės charakteristikos pranašumai: platus darbinės temperatūros diapazonas (-40°C iki 300°C), šiluminio plėtimosi koeficientas, suderinamas su silicio plokštelėmis, geras šilumos laidumas ir stabilus šiluminio ciklo veikimas.

4. Proceso suderinamumo privalumai: grafito rutuliukų išdėstymo šviestuvai yra suderinami su įvairiais lydmetaliais, turi platų proceso langą, yra lengvai valomi, turi ilgą tarnavimo laiką ir suteikia didelę ekonominę naudą.

Techninės galimybės

Įmonė gali pasigirti stipriomis techninėmis galimybėmis: griežta medžiagų kontrolė, daugkartinė patikra atvykus; aprūpintas pilnu didelio tikslumo apdorojimo įrangos komplektu, užtikrinančiu paviršiaus kokybę; įvairūs paviršiaus apdorojimo procesai, atitinkantys skirtingus poreikius; tiksli testavimo sistema, užtikrinanti stabilų tikslumą; ir produktai, kurie praėjo griežtus aplinkosaugos bandymus, kad būtų pritaikyti prie faktinės gamybos.

Dažniausiai užduodami klausimai:

1 klausimas: Kodėl verta rinktis grafitinę medžiagą rutuliniams įtaisams?

A1: Grafitinė medžiaga pasižymi itin dideliu grynumu, puikiu šilumos laidumu ir atsparumu aukštai temperatūrai, yra chemiškai stabili puslaidininkių procesuose. Palyginti su kitomis medžiagomis, grafitas į lustą neišskiria kenksmingų priemaišų jonų ir išlaiko matmenų stabilumą aukštoje temperatūroje, todėl tai yra ideali medžiaga puslaidininkiniams rutuliniams įtaisams.

2 klausimas: koks yra konkretus armatūros paviršiaus lygumas ir šiurkštumas?

A2: Mūsų grafito rutulinių tvirtinimo detalių paviršiaus lygumas reguliuojamas 0,002 mm/m, o paviršiaus šiurkštumas Ra≤0,4 μm. Šis itin aukštas paviršiaus lygumas ir lygumas užtikrina tolygų kontaktą su drožle ir pagrindu, išvengiant kamuoliuko įdėjimo defektų, atsiradusių dėl paviršiaus nelygumo.

3 klausimas: koks yra kamuoliuko padėties tikslumas, kurį galima pasiekti?

A3: Mūsų armatūra pasiekia rutulio padėties nustatymo tikslumą ±0,025 mm ir rutulio žingsnio tikslumą ±0,05 mm. Šis tikslumo lygis visiškai atitinka dabartinių pagrindinių puslaidininkių pakavimo procesų reikalavimus ir gali būti pritaikytas didelio tankio, mažo žingsnio rutuliukų išdėstymui.

4 klausimas: kokia yra maksimali armatūros darbinė temperatūra?

A4: Mūsų grafito rutuliukų išdėstymo įrenginiai gali normaliai veikti nuo -40 °C iki 300 °C temperatūros diapazone. Šis temperatūrų diapazonas apima visus svarbiausius puslaidininkių pakavimo procesų etapus, įskaitant pakartotinį litavimą ir laikymą aukštoje temperatūroje.

5 klausimas: ar galite pateikti pritaikytus įrankių gaminius?

A5: Taip, mes galime teikti pritaikytas paslaugas pagal konkrečius klientų poreikius. Klientai gali pateikti išsamius brėžinius ar pavyzdžius, o mes galime apdoroti įvairius nestandartinius įrankių gaminius. Mažiausias apdorojimo dydis yra 0,5 mm, o tolerancija gali būti kontroliuojama ± 0,01 mm.

6 klausimas: koks yra įrankių tarnavimo laikas ir pakartotinis naudojimas?

A6: Įprastai naudojant ir tinkamai prižiūrint, mūsų grafito rutulinio tvirtinimo įrankius galima pakartotinai naudoti daugiau nei 100 kartų. Faktinis tarnavimo laikas priklauso nuo konkrečių naudojimo sąlygų, proceso parametrų ir priežiūros. Rekomenduojame reguliariai tikrinti paviršių ir atlikti našumo bandymus, kad įsitikintume, jog įrankiai yra geros būklės.

7 klausimas: kaip užtikrinate įrankių švarumą ir neužteršimą?

A7: Po apdorojimo mūsų įrankiai kruopščiai valomi ir apdorojami paviršiumi, įskaitant ultragarsinį valymą, dejonizuoto vandens skalavimą ir kepimą aukštoje temperatūroje. Įrankiai supakuoti į antistatinę ir dulkėms atsparią pakuotę, kad būtų užtikrinta švara transportuojant ir sandėliuojant. Gavus prekę, klientams patariama ją išpakuoti ir naudoti švarioje patalpoje.

8 klausimas: kokia yra įrankių savitoji varža ir šilumos laidumas?

A8: Mūsų grafito įrankių savitoji varža yra 8–15 μΩ·m (esant 25 °C), o šilumos laidumas yra maždaug 120–200 W/m·K. Šie parametrai užtikrina subalansuotą elektros izoliacijos ir šilumos valdymo našumą, todėl tinka įvairioms puslaidininkių pakuotėms.
